本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油发电站空气能热泵机组配电盘箱的效用： 1、合适的计算电力。 2、更方便对电源电路的开关操作方法。 3、有较高的安全保障防御分类，能抽象化的体现电路原理的导通壮态。

项目名称：656KW柴油密度发电站超临界锅炉单机配电箱主要元件明细清单
配电设备箱主耍元器件封装明细
号码	名称大全	型号型号规格型号规格	组织	量	生产厂
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	来发调速电发动机组抑制器	HGM6110	只	1	众智
3	火力发马达发动机转速调节器	C2002	只	1	孚创
4	整流电压方案	DC24V	只	1	众智
5	大中型前面继电气产品	HH54P    DC24V	只	2	正泰
6	微型里边继电子产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

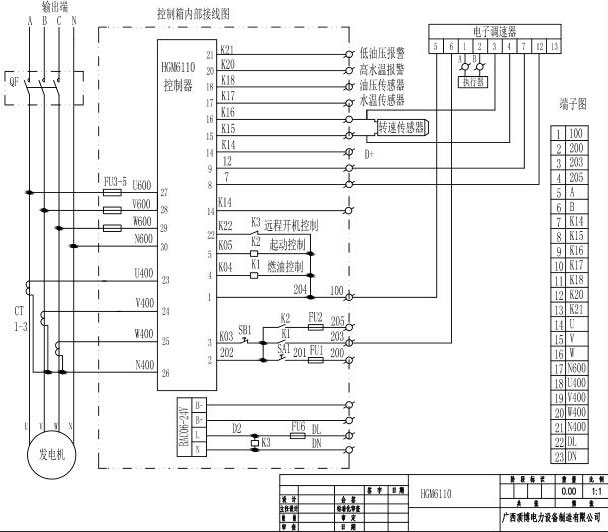

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.dizhuannin.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
